 本設備特點：

1．本煙度計為分流型煙度計，機(車)加速、減速和穩速時，均能連續測量煙度。

2．數字式直讀顯示，避免了人為的讀數誤差。

3．機內帶有微處理器，對數據可即時計算處理。并直接由前面板顯示出來，也可由機內打印機打出數據，或 S232/RS485 接口或模擬接口。

4．機內帶有自我診斷功能。當儀器出現故障或光路被污染時，故障顯示器顯示出故障代碼。

5．機內帶有時間功能，可選擇顯示出年、月、日、時、分、秒。打印出測量數據的同時，也打印出年、月、日、時、分，以便以后查考。

6．光源采用發光二極管，檢測器采用光敏二極管。光學特性符合 GB3847-2005 要求。

7．可配氣壓測量，對光吸收系數作氣壓、溫度修正。

8．具有防止被測煙氣冷凝的恒溫裝置。

9．具有自動空氣幕防止被測煙氣對光路的污染。

10．可選配轉速測量和油溫測量。

11．可選配模擬接口輸出。

 一、 概述

煙度計是測量柴油機排煙情況的儀器。目前煙度計有兩種型式：濾紙式和不透光式。濾紙式煙度計的濾紙試樣直觀性好，便于保存，但不能直接連續讀出數值。在加速和減速等非穩定工作下無法測定，而且只能測出排氣中黑色的碳煙，而對排出的油霧及水蒸氣形成的藍煙和白煙就無法測出。同時，每測量一個數據需經過二次轉換，數據難以精確，因此目前正逐漸被不透光式煙度計所替代。

本儀器是不透光煙度計（又名消光式煙度計），利用透光衰減來測定排氣中的煙度，是按照 GB3847-2005《車用壓燃式發動機和壓燃式發動機汽車排氣煙度排放限值及測量方法》附錄 G、H 規定的要求，參照了中華人民共和國交通行業標準

JT/T506-2004 的有關標準而設計的儀器，對穩態和過渡現象的煙度均能測定。并且滿足 GB-T3871.13-2006 的測試要求。

 二、技術參數

1 測量范圍：

 不透光度 N：0-100%

 光吸收系數 K：0-16.06 m-1

 轉速：0-9990rpm 油溫: 0-150℃

2 分辨率：

 N 為 0.1%,

 K 為 0.01m-1 ,

 RPM 為 10rpm,

 OIL TEMP 為 0.1℃

3 測量電路響應時間 1s±0.1s

4 示值誤差≤±2%

5 測量室尺寸:

 物理信道長度：244mm

 光學信道長度：215mm

 取樣室內徑：Φ20 mm

6 加熱時間: 大約 3-5 分鐘

7 輸出方式: 微機控制的 LED 顯示（4 位×2），可附打印機打印出煙度（暗度）最大值及幾次測量的平均值，測試時間、日期等。也可附接口與計算機聯網。

8 溫度報警: 測量室溫度 70℃左右，當溫度超過 99℃或低于 60℃時，則溫度報警：故障顯示 09（溫度低于 60℃）或 08（溫度高于 99℃）。

9 取樣探頭：探頭內徑ф14.2mm。本公司可按客戶對探頭內徑等特殊要求進行定制。

10 電源：AC100-240V 50/60Hz 設備功率≤50VA（除加熱功率外）

11 測量室加熱功率≤300VA

12 尺寸（含儀器支架）: 400（長）×480（高）×160（深）mm

13 重量: 約 8Kg

 三、工作原理

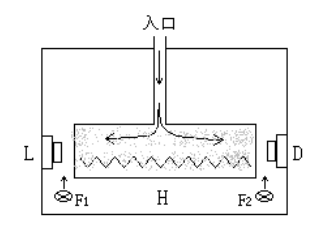

本煙度計是利用透光衰減率來測定柴油機排氣煙度。其結構原理如圖四所示：

圖四

本系統包括一個長度為 244mm 的測量室。外面用加熱管Н對測量室加熱，使測量室溫度保持在 70℃左右。這里 L 為光源，采用了發光二極管作為光源，其色溫在 2800-3250K，滿足 GB3847-2005G3.3 的要求。為克服外界光源的干擾影響，對光源進行了調制處理，從而大大提高了測量精度。D 為檢測器，我們采用的是光敏二極管。其響應的峰值波長在 550-570nm 范圍內，在低于 430nm 和高于 680 nm處的響應度小于最大響應的 4%，滿足了 GB3847-2005 之 G3.4.1 的要求。如圖四所示，當取樣探頭未插入柴油車排氣管時，沒有煙氣輸入，這時測量室被新鮮空氣充滿，從燈 L 發出的光不經過任何衰減，由檢測器 D 所接收讀出數據 m 0 。當取樣探頭插入柴油車排氣管后，這時廢氣通過入口后進入測量室（由測量室中心進入，向兩端排出）。由于測量室進了煙，因而檢測器 D 接收的光強將下降，讀出的數據為 m 1 ，于是

這里的不透光度 N 在 GB3847-2005 中即稱為不透光煙度儀（亦稱為消光式煙度儀）線性分度單位—— 見 GB3847-2005 中的 G2.3。由圖四還可以看到儀器中兩個風扇（F 1 、F 2 ），這風扇的作用是為了加快煙塵的排出，使機器很快恢復到初始狀態，并大大減少煙塵對光源 L 和檢測器 D 兩邊玻璃片的污染，以延長光路的清洗周期。另外必須提醒用戶注意的一點是，由于不同產家生產的不同型號的煙度計使用的測量室，可能取不同的長度，這樣對同一輛機（車）用不同的煙度計測量，測得的不透光度（N）或透過率（T）很可能有不同的數據，這樣就沒有了可比性。現在國際上通常采用 0.43m 的光路長度，我們也將測得的煙度值折合成“標準的”0.43m 光路長度對應的煙度值。它們的關系是 N S =1-（1-N）² 。本儀器顯示和打印或串行發送的煙度值均取 N S 值。即使這樣，我們認為仍有必要定義另一個參數——吸收系數 K。

其單位為 m-1 ，這樣對同一輛機（車）用任一臺煙度計測得的吸收系數 K 是一樣的，這就有了可比性。為了監測測量室的氣壓，有一壓力表與測量室相通，可隨時測量測量室內廢氣的壓力大小，一旦測量室的廢氣壓力與大氣壓力之間壓差大于 735pa，儀器前面板右上角故障碼顯示“1 0”，告訴用戶停止測量。測量室壁上有一溫度傳感器，隨時測量其溫度并進行控制，使溫度保持恒定，以避免溫度下降到煙氣的露點以下，影響不透光度的測量。測量室內壁金屬進行了黑化處理，對光的反射系數近似值為 0，也有利于提高測量精度。

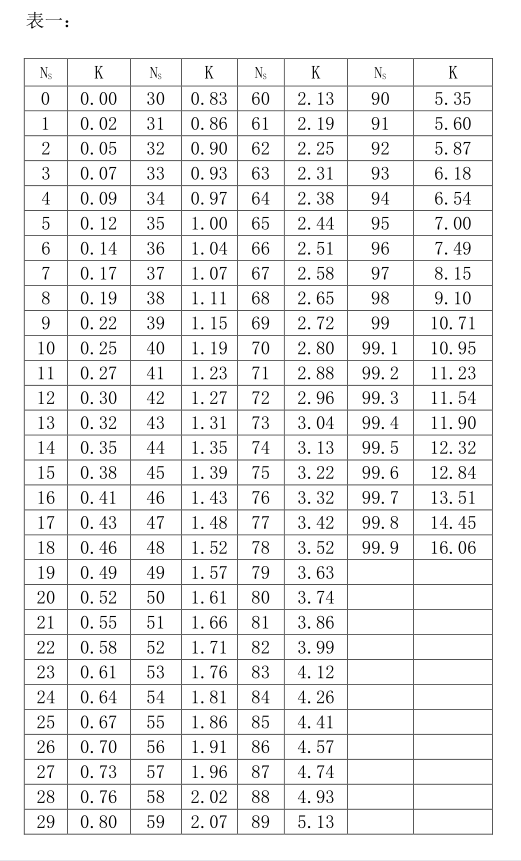

為了用戶使用方便，下面用表格給出本儀器的不透光度 N S （折合到 0.43m 光路長度的值）與吸收系數 K 之間的關系（見下頁表一）。

在非標準測量條件下（標準條件是指測量室中的工作壓力與大氣壓力之差，不超過 0.75kpa，測量室溫度為 100° C），儀器檢測結果應考慮測量室的壓力和溫度的影響，由下列公式進行修正。

（注：表一中的 K K  值是修正前的光吸收系數）
